Спецификация для чертежей КМД

Возможности

Здесь вы можете ознакомиться с основными возможностями программы.

• Авторазбивка таблиц
• Масштабирование
• Конструктор гнутых сечений
• Каталог сортаментов
• Каталог марок сталей
• Добавление своих примечаний
• Перечисление позиций одной марки по другой марке
• Примаркировки
• Точный и округленный до целого вес марок
• Точный вес позиций из листа
• Процент наплавляемого металла
• Расход металла на КМД
• Учет метизов
• Вывод спецификации в файл формата DXF
• Вывод спецификации в формате HTML
• Ведомости чертежей, марок, метизов и металлопроката со всего проекта
• Расчет спецификаци на "лету"
• Ссылки на позиции
• Функция автосохранения
• Множественные повтор и откат действий
• Возможность работы через прокси-серверы
• Временное исключение марок из расчета

Авторазбивка таблиц

Таблица "Спецификация отправочных элементов" будет разбита на несколько колонок с учетом выбранного формата (А1, А2, А3).

Масштабирование

При выводе таблиц можно задать масштабный коэффициент, который будет применен при выводе элементов спецификации. Это позволит увеличивать или уменьшать размеры таблиц спецификации под текущий масштаб, используемый в чертеже КМД.

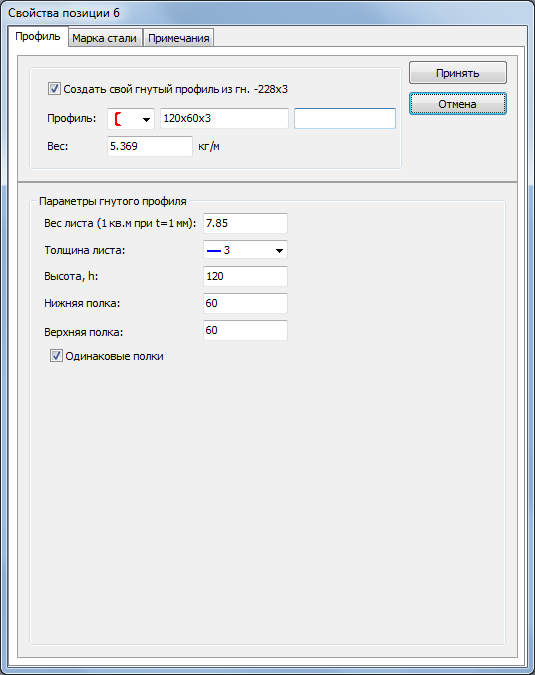

Конструктор гнутых сечений

Расчет и применение гнутых сечений - уголка и швеллера. Как равнополочных, так и неравнополочных. В соответствующей форме можно задать все необходимые параметры. В итоговых таблицах посчитается масса листа, затраченного на создание гнутого сечения.

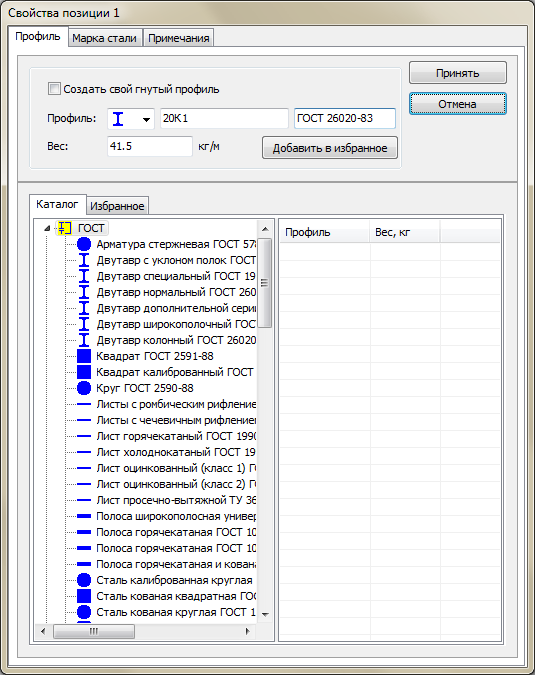

Каталог сортаментов

Вместе с программой поставляются каталоги сортаментов - российский, зарубежный. В случае если требуемого профиля не окажется в каталоге, то его можно будет завести самостоятельно для конкретной позиции и сохранить во вкладек "Избранное". В "Избранном" можно также сохранить часто используемые профили и получить быстрый доступ к ним.

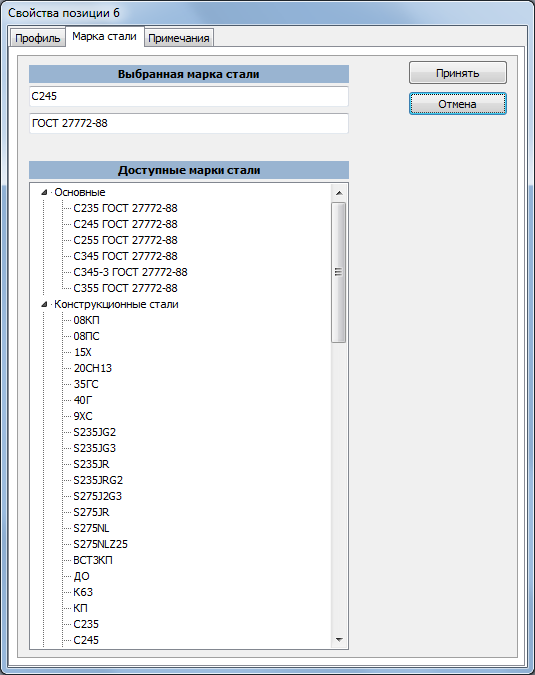

Каталог марок сталей

В нем представлен набор марок сталей. Однако, существует возможность самостоятельно расширить его своими марками стали. Для этого нужно внести свои марки стали в файл Steels.txt, который хранится в каталоге Data.

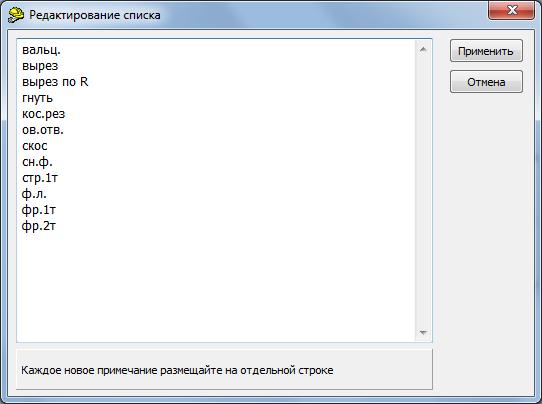

Добавление своих примечаний

Часть стандартных примечаний для позиций хранится в файле, который можно дополнить своими примечаниями.

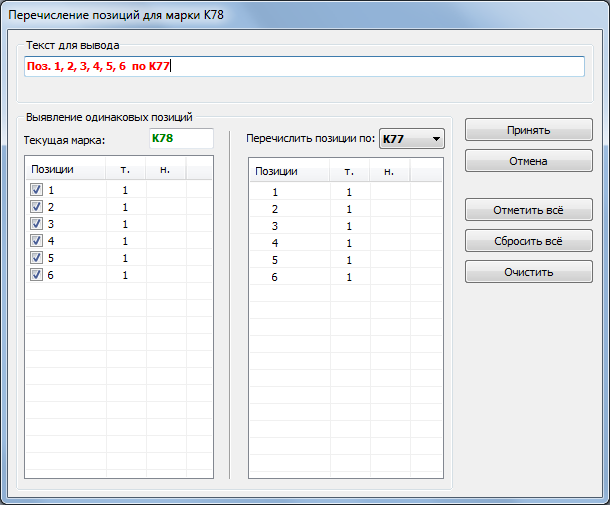

Перечисление позиций одной марки по другой марке

Реализовано перечисление одинаковых позиций, используемых сразу в нескольких марках. При выводе в файл DXF это учитывается и позволяет сократить размер получаемой таблицы.

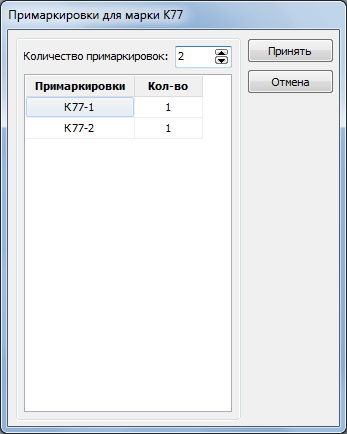

Примаркировки

Есть возможность добавления примаркировок - деталей негабаритной марки

Точный и округленный до целого вес марок

В программе есть 4 режима подсчета масс позиций, марок, общих результатов. Точный вес будет с дробной частью.

Точный вес позиций из листа

По умолчанию номинальная площадь рассчитывается из габаритов детали, как площадь описанного прямоугольника. Затем площадь этого прямоугольника используется в расчете веса позиции. Однако, при желании, можно указать фактическую площадь одной стороны детали из листа, чтобы получить точный вес позиции.

Процент наплавляемого металла

Увеличение массы марки за счет наплавляемого металла можно задавать в процентах в панели "Параметры расчета".

Расход металла на КМД

Увеличение массы затрачиваемого металла на указанный процент.

Учет метизов

Режим учета метизов в марке задается в в панели "Параметры расчета". Есть два варианта:

• Метизы считаются позициями марки и вносят свой вклад в формировании веса марки. Также они будут отображаться как позиции в таблице "Спецификация на отправочные элементы";
• Вес метизов не будет учитываться в марке. Метизы также не будут отображены в спецификации. Хотя формально они будут находится в составе марки.

Вывод спецификации в файл формата DXF

Файл с готовыми таблицами имеет формат DXF без специфических добавлений, который, помимо AutoCAD'а, может быть открыт другими программами. Однако, на данный момент стилевое оформление таблиц "заточено" под AutoCAD. В дальнейшем, по мере потребностей пользователей, возможно, будет добавлены стили оформления под конкретную CAD-систему.

Вывод спецификации в формате HTML

Таблицы можно посмотреть в любом браузере. Данные с этих таблиц легко копируются и вставляются в другие приложения (Word, Excel и прочие). Веб-страница с таблицами спецификации хранится на сервере и имеет уникальную ссылку, которой можно поделиться с другими людьми.

Ведомости чертежей, марок, метизов и металлопроката со всего проекта

Ведомости получаются после обработки файлов спецификаций рабочего проекта. Данные ведомостей можно вывести в текстовом формате.

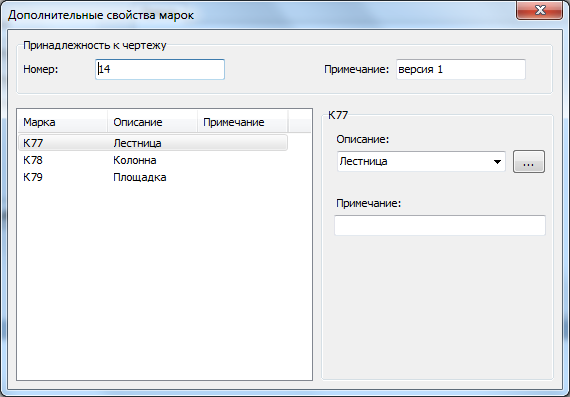

Чтобы получить полноценные выборки надо предварительно заполнить каждый spx-файл проекта дополнительными данными - номером чертежа, описанием типа марок (балка, колонна, ферма и т.д.).

Расчет спецификаци на "лету"

Любое изменение данных позиций или марок приводит к немедленному пересчету всех таблиц. Выборку металла можно получать как по профилям, так и по марке стали.

Ссылки на позиции

При сборке марок из позиций, в марку добавляются не сами позиции, а только ссылки на них. Такой подход позволяет избежать дублирования данных и изменение в конкретной позиции автоматически отразится во всех марках, в которых она содержится.

Функция автосохранения

Каждые 10 минут в создается резервная копия текущего файла, которая может хранится не более 15 дней.

Множественные повтор и откат действий

Стандартная функция, встроенная в любой редактор - позволяет отменять либо повторять произведенные ранее действия.

Возможность работы через прокси-серверы

Если ваша локальная сеть не имеет прямого доступа к сети Интернет, то программа может работать через прокси-серверы. Поддерживаются SOCKS 5, HTTP прокси-серверы. Параметры подключения к прокси-серверу можно узнать у системного администратора вашей организации.

Временное исключение марок из расчета

Марки можно временно исключить из расчета спецификации. При этом они не будут удалены, а лишь помечены признаком "Скрытая". В любой момент это признак можно изменить.
