Параметры расчета

На вкладке «Настройки» присутствует панель «Расчет спецификации». В ней можно задавать настройки расчета для всей спецификации.

В соответствующем поле можно указать процент наплавляемого метала для марки. Этот процент будет показан для каждой марки в DXF-файле.

Параметр, который увеличивает массу затрачиваемого металла на указанный процент. Применительно к ведомостям этот коэффициент влияет на все файлы спецификаций, которые участвую в выборке.

Этот параметр управляет режимами округления в программе при расчете и при выводе в DXF-файл. На данный момент в программе есть 4 типа округления:

• Вес, округленный до целого - в этом режиме все веса позиций, марок будут округлены до целых чисел.
• Точный вес - все расчеты проводятся с вещественными числами, округленными до десятых долей.
• Частичное 1 - округляются до целого только веса марок.
• Частичное 2 - округляются до целого веса марок и выборка металла.

Следует учесть, что оба этих режима никак не сказываются на метизах. Вес метизов всегда идет в виде вещественного числа, округленного до тысячных долей. Итоговая сумма метизов округляется до сотых долей.

Начиная с версии 2.16 для каждой конкретной марки можно отменять округление в режимах «Частичное 1» и «Частичное 2». Подробнее можно узнать здесь.

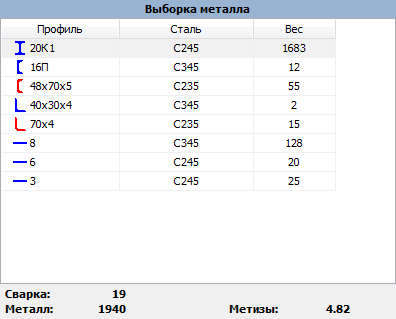

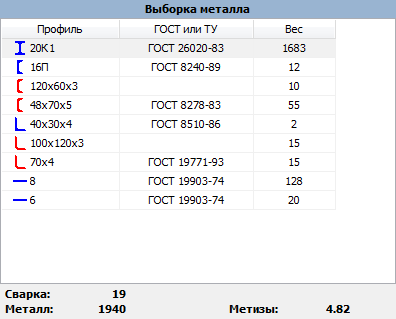

Этот параметр отвечает за выборку металла либо по ГОСТу профиля, либо по марке стали и, тем самым, формируя разные таблицы «Выборка металла». Изменение этого параметра также меняет эти таблицы и при выводе в DXF-файл.

Также следует отметить, что в режиме «Выборка по марке стали» все самодельные гнутые сечения считаются как листовой профиль, затраченный на их изготовление.

При установке галочки «Считать вес метизов в марке» вес метизов, описанных в марке, будет влиять на вес самой марки, а также эти метизы будут отображены в таблице спецификации как позиции марки.

При снятии галочки, метизы описанные в марке будут формально принадлежать марке, однако их вес не будет учтен в марке. В DXF-файле метизы-позиции для марок не отображаются.

В независимости от режима учета метизов в марка ведомость метизов будет создана и выведена в DXF-файл в виде таблицы.
